Pour pouvoir travailler à proximité ou en contact direct avec la présence d’électricité, il faut posséder un ou plusieurs titres d’habilitation électrique.
Mais avant d’obtenir toute habilitation électrique, il faut suivre une formation sur la sécurité électrique qui présente les dangers de l’électricité et valider sa formation par un test écrit et une validation pratiques des compétences.
Cette page est dédiée à la formation à l’habilitation électrique en Basse Tension (BT), pour des tensions inférieures à 1000V an alternatif.
• 1. Objectif et réglementation
• 2. Formation et Habilitation électrique
• 3. Conditions d’attribution de l’habilitation
• 4. Évaluation de l’habilitation
• 5. Suivi de l’habilitation
• 6. Domaines de tension
• 7. Symboles des habilitations
• 8. Détermination de l’environnement des opérations
• 9. Définition des tâches professionnelles du BAC PRO MELEC
• 10. Tests Théoriques (BAC PRO MELEC)
• DéfinitionsDéfinitions
1. Objectif et réglementation :
1.1. Objectif :
L’habilitation électrique a pour but la protection des travailleurs dans les établissements qui mettent en œuvre des courants électriques et ainsi obtenir Zéro accident d’origine électrique.
1.2. Evolution de la réglementation :
• Texte Législatifs : Décret 2010-1118 du 22/09/2010 qui définit les objectifs.
• Texte Normatifs : UTE NF C 18-510 mis à jour en janvier 2012 qui définit les solutions.
2. Formation et Habilitation électrique :
2.1 Définition :
L’habilitation est la reconnaissance par l’EMPLOYEUR de la capacité d’une personne placée sous son autorité à accomplir, en sécurité vis-à-vis du risque électrique, les tâches qui lui sont confiées.
Pour être habilité, le personnel doit avoir suivi une formation à la prévention des risques électriques et à la sécurité des personnes.
C’est une formation théorique et pratique.
A l’issue de la formation vous devrez :
• Connaître les dangers de l’électricité et savoir identifier et analyser le risque électrique.
• Connaître les méthodes de prévention du risque électrique et savoir les mettre en oeuvre.
• Savoir réagir en cas d’accident ou d’incendie d’origine électrique.
Il doit avoir les aptitudes physiques nécessaires.
L’habilitation n’est pas liée à la qualification professionnelle ou hiérarchique.
2.2 L’habilitation est obligatoire quand il faut :
| • Effectuer toutes opérations sur des ouvrages ou des installations électriques ou dans leur voisinage. • Surveiller les opérations sur des ouvrages ou des installations électriques ou dans leur voisinage. • Accéder sans surveillance aux locaux et emplacements d’accès réservé aux électriciens (LRE Locaux Réservés aux Electriciens). |
3. Conditions d’attribution de l’habilitation :
L’employeur avant d’habiliter quelqu’un sous son autorité, doit s’assurer de :
• Ses compétences techniques.
• Sa connaissance de l’ouvrage, de l’installation ou du matériel.
• Ses compétences en matière de prévention du risque électrique.
• Sa bonne réaction en cas d’accident.
• Ses éventuelles restrictions médicales.
• Sa compatibilité du comportement avec l’exécution des opérations en toute sécurité.

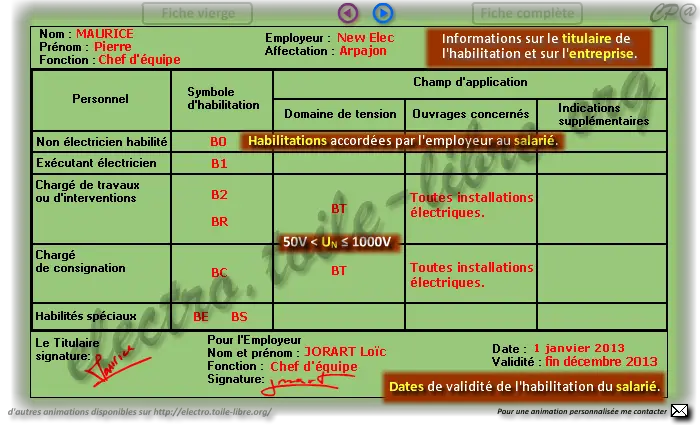

Elle est matérialisée par un document (titre d’habilitation individuel) établi par l’employeur et signé par celui-ci et par l’habilité.
Le titulaire doit avoir en permanence avec lui son titre d’habilitation durant ses activités professionnelles.
4. Evaluation de l’habilitation :
En fin de formation, le formateur ou l’organisme de formation doit :
• Evaluer les connaissances théoriques (QCM) et pratiques acquises.
• Délivrer un avis nominatif et individuel précisant entre autre son nom, la durée de sa formation, le ou les symbole(s) d’habilitation recommandé(s) à l’issue de la formation.

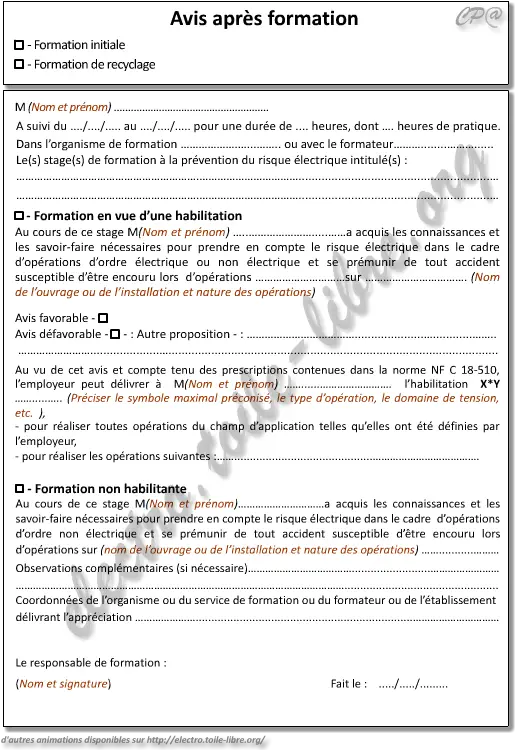

Exemple d’avis après formation |
5. Suivi de l’habilitation :
L’habilitation doit être examinée au moins une fois par an et chaque fois que cela s’avère nécessaire :
• Une mutation.
• Un changement de fonction.
• Un arrêt maladie de longue durée (6 mois environ).
• Une modification de l’aptitude médicale.
• Une évolution de les méthodes de travail.
• Une modification importante des Ouvrages ou des installations.
A l’issue de cet examen, l’habilitation est soit maintenue, soit modifiée, soit suspendue.
6. Les Domaines de tension :
7. Symboles des habilitations :
7.1 Présentation :
L’habilitation est représentée par plusieurs symboles (lettres ou chiffres) pouvant aller jusqu’à 3 caractères.
7.2 Premier caractère :
Le 1er caractère indique le domaine de tension de l’ouvrage ou des l’installation électriques sur lesquelles le titulaire de l’habilitation effectuera des opérations :
– B : caractérise les ouvrages ou les installations des domaines BT et TBT.
– H : caractérise les ouvrages ou les installations des domaines HT.
Le titre d’habilitation doit préciser le domaine de tension dans la colonne réservée à cet effet.
7.3 Deuxième caractère :
|
Le 2ème caractère indique le type d’opération, il est symbolisé par une lettre ou un chiffre. Lettre: C• R• S• E• P :• C : caractérise la consignation. Animation consignation : |
Chiffre: 0• 1• 2 :
• 0 : caractérise le personnel réalisant des travaux d’ordre non électrique.
• 1 : caractérise le personnel exécutant des opérations d’ordre électrique.
• 2 : caractérise le personnel chargé de travaux responsable de l’organisation et de la surveillance du chantier.
7.4 Troisième caractère :
Le 3ème caractère correspond à une lettre additionnelle au deuxième caractère 0, 1, 2 qui précise la nature des opérations :
• V : en Haute Tension le titulaire peut effectuer des travaux dans la zone de voisinage renforcé HT.
• V : en Basse Tension le titulaire peut effectuer des travaux d’ordre électrique dans la zone de voisinage renforcé BT.
• T : le titulaire peut effectuer des travaux sous tension.
• N : le titulaire peut effectuer des travaux de nettoyage sous tension.
• X : le titulaire peut effectuer, sous certaines conditions, des opérations « spéciales » ne correspondant pas aux désignations précédentes, mais qui répondent à des besoins particuliers préalablement définis dans une instruction de sécurité.
7.5 Attribut :
L’attribut est une mention complémentaire obligatoire aux habilitations BE et HE représentée par les mots :
• BE Essai ou HE Essai pourra réaliser des essais (ESSAI peut être ajouté à l’habilitation B2V et h2V dans le cadre de procédure de travaux).
• BE Mesurage ou HE Mesurage pourra effectuer des mesurages.
• BE Vérification ou HE Vérification pourra réaliser des vérifications.
• BE Manoeuvre ou BE Manoeuvre pourra effectuer des manoeuvres.
7.6 Equivalences entre habilitations :
• Une habilitation dont le symbole contient la lettre B n’entraîne pas une habilitation dont le symbole contient la lettre H, et inversement.
• Une habilitation relative à un type d’opération est spécifique à celle-ci et ne peut autoriser une autre nature d’opération. Par exemple, une habilitation aux travaux sous tension n’entraîne pas une habilitation aux travaux hors tension.
• Une habilitation B2 entraîne une habilitation B1 et B0, mais exclusivement pour les opérations sur les ouvrages ou les installations du même domaine de tension et pour une même nature d’opération.
• Une habilitation H2 entraîne une habilitation H1 et H0, mais exclusivement pour les opérations sur les ouvrages ou les installations du même domaine de tension et pour une même nature d’opération.
• Une habilitation B1V ou H1V entraîne une habilitation B1 ou H1.
• Une habilitation B2V ou H2V entraîne une habilitation B2 ou H2.
• Une habilitation BC ou HC n’entraine pas l’attribution des autres types d’habilitation.
• Une habilitation BR inclut une habilitation BS.
• Une habilitation relative à une opération spécifique n’entraîne pas l’attribution d’un autre type d’habilitation.
7.7 Récapitulatif des habilitations en BT :
7.8 Certificat pour tiers :
Les Certificats pour tiers ne concerne que les opérations réalisées par des tiers.
Il existe 2 types de certificats pour tiers :
• Certificats pour tiers après consignations, rédigé par le chef d’établissement ou par le chargé d’exploitation électrique à condition de détenir l’attestation de consignation.
• Certificats pour tiers après mise hors tension (environnement des canalisations isolées), rédigé par le chef d’établissement ou par le chargé d’exploitation électrique à condition de détenir l’attestation de mise hors tension, il sera remis au chargé de chantier en charge de l’opération.
7.9 Synoptique des échanges de documents à caractère administratif :
Ce synoptique présente la hiérarchie des différents acteurs et la chronologie des échanges d’information lors de l’exécution de travaux ou d’interventions sur des ouvrages ou des installations électriques.
8. Détermination de l’environnement des opérations :
8.1 Présentation :
Au cours d’opération d’ordre électrique ou d’ordre non électrique le personnel peut être amené à s’approcher de pièces nues sous tension ou de canalisations isolées.
Le risque électrique d’une installation électrique sous tension provient de sa proximité, son accessibilité et son niveau de tension (distance d’amorçage).
Plus on s’approche de l’installation électrique, plus le risque électrique augmente.
Pour déterminer les prescriptions à respecter, l’environnement autour des pièces nues sous tension et l’environnement autour des canalisation isolées est découpé en différents volumes appelés zones.
8.2 Zones à l’intérieur d’un local et emplacement d’accès réservé aux électriciens ou Zones en champ libre (courant alternatif) :
La zone d’investigation nécessite d’analyser si les opérations éxécutées par le personnel peuvent l’exposer aux risques d’origine électrique.
Un local ou emplacement est considéré comme réservé aux électriciens (LRE) dans les cas suivants :
• Présence de pièces nues susceptibles d’être sous tension.
• Intérieur d’une armoire ou coffret électrique.
8.3 Zones dans une armoire Basse Tension (BT) :
8.4 Zones autour de canalisations isolées invisibles enterrées :
Dans la zone d’Approche Prudente il est nécessaire de mettre en oeuvre les prescriptions déterminées durant l’analyse des risques.
En BT pour une canalisation isolée encastrée dans une cloison, la Distance Limite d’Approche Prudente (DLAP) est limitée à la surface extérieure de la cloison.
En BT il n’y a pas de Distance Limite d’Approche Prudente (DLAP) par rapport à un circuit de terre (vert/jaune).
9. Définition des tâches professionnelles du BAC PRO MELEC :
Le niveau de formation à l’habilitation des élèves du BAC PRO MELEC est : B1V et BR.
9.1 Tâches à réaliser par un exécutant électricien B1 / B1V :
9.2 Tâches à réaliser par un chargé d’intervention d’entretien et de dépannage BR :
10. Tests Théoriques (BAC PRO MELEC) :
• Les risques électriques.
• Les appareillages électrique en BT.
• Les zones d’environnement en BT.
